Бүтээгдэхүүний тодорхойлолт

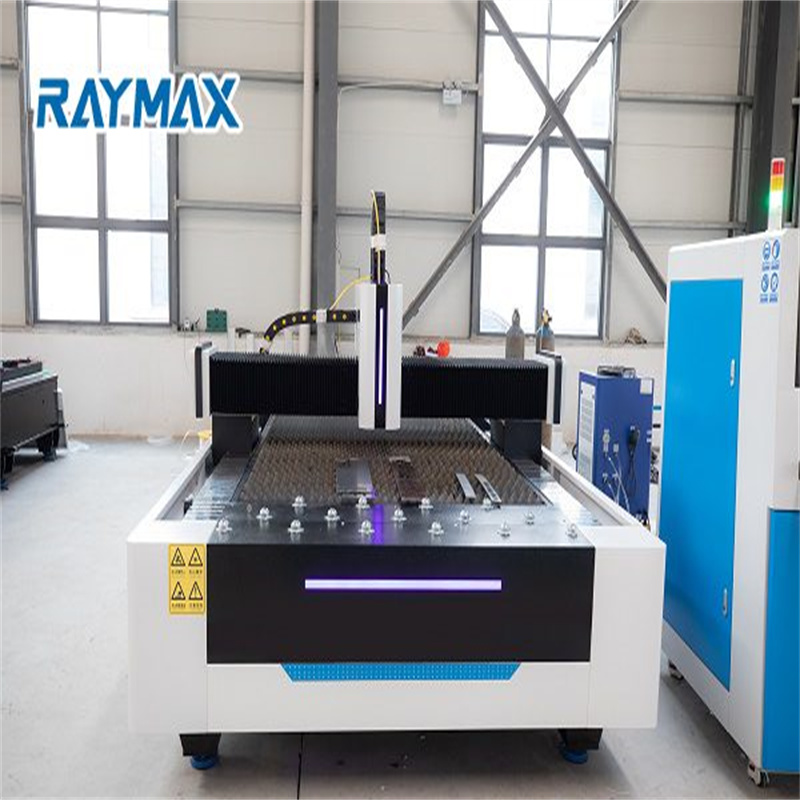

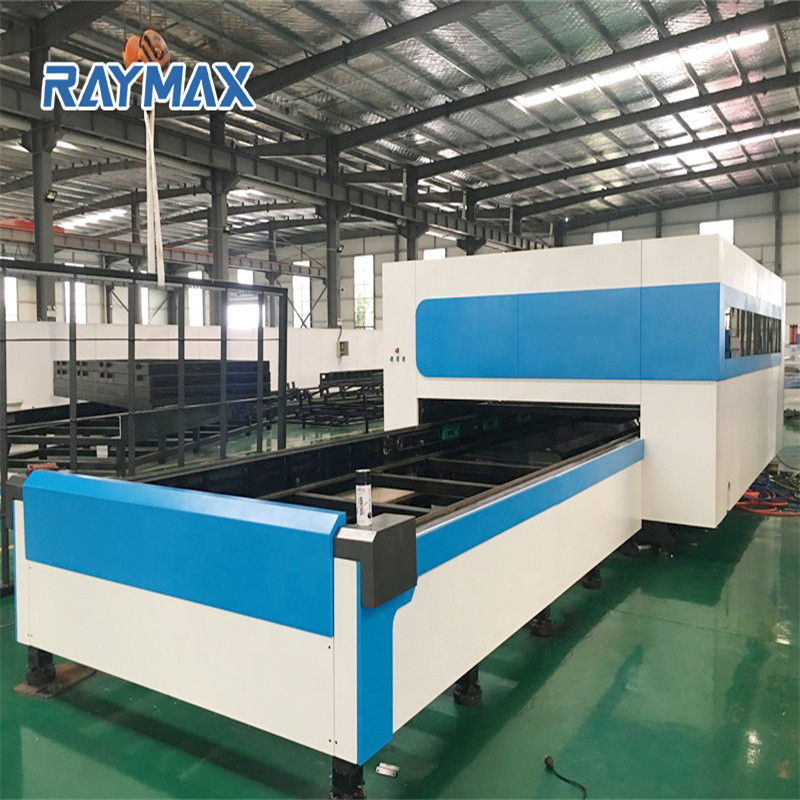

Өндөр хүчин чадалтай 10000 Вт шилэн лазер хайчлах зориулалттай 10 кВт шилэн лазер зүсэх машин нь зэвэрдэггүй гангаар 2000w/3000w/4000w/6000w лазер хэрчих машиныг чанарын хатуу стандартад нийцүүлэн дэлхийн жишигт нийцсэн бүрэлдэхүүн хэсгүүдээс өөр зүйлгүйгээр угсардаг. SmartLine нь дэлхий даяар олон төрлийн хэрэглээ, үйлдвэрлэлийн эрэлт хэрэгцээ, төсөвт ашигладаг ерөнхий зориулалтын 2D лазер хэрчих машин юм. Таван хэмжээтэй, 1000Вт-аас 6000Вт хүртэлх лазерын чадалтай шилэн лазертай.
Дараах элементүүдийг багтаасан болно.
• Лазер зүсэх толгой: Raytools лазер зүсэх толгой;Precitec зүсэх толгой
• CNC хянагч: CypCut Fscut 2000 CNC систем; BECKHOFF TwinCAT мэдрэгчтэй дэлгэцийн хяналтын систем HYPCUT Touch FSCUT8000 TwinCAT CNC систем
• Зүсэх талбай: 3000x1500mm, 4000×20000mm, 6000x2000mm, 6000x2500mm
• Зүсэх хурд: Хамгийн ихдээ 100м/мин; Байршил: 140м/мин; Хурдатгал: 1.6G
BRAND SmartLine нь дэлхий даяар олон төрлийн хэрэглээ, үйлдвэрлэлийн эрэлт хэрэгцээ, төсөвт ашигладаг ерөнхий зориулалтын 2D лазер хэрчих машин юм. Таван хэмжээтэй, 1000Вт-аас 6000Вт хүртэлх лазерын чадалтай шилэн лазертай.
БҮРЭН ЭСЭРГҮҮЦЭЖ БАЙНА
ган хүрээ нь стрессийг арилгахын тулд 600⁰-ээс дээш температурт бэхлэгддэг. Эдгээр нь олон жилийн хүнд нөхцөлд, гажуудалгүйгээр бүтээгдсэн. Автоматаар солих тавиурын систем нь 1800 кг ачааг ачаалах боломжийг олгодог. Илүү хүнд хүрээ нь чичиргээ бага, илүү нарийвчлалтай гэсэн үг юм. Машины хүрээ нь мушгирах, хэв гажилтыг багасгахын тулд бэхэлсэн бөгөөд машины бат бөх хүрээ нь явах эд ангитай ган баараар холбогддог.

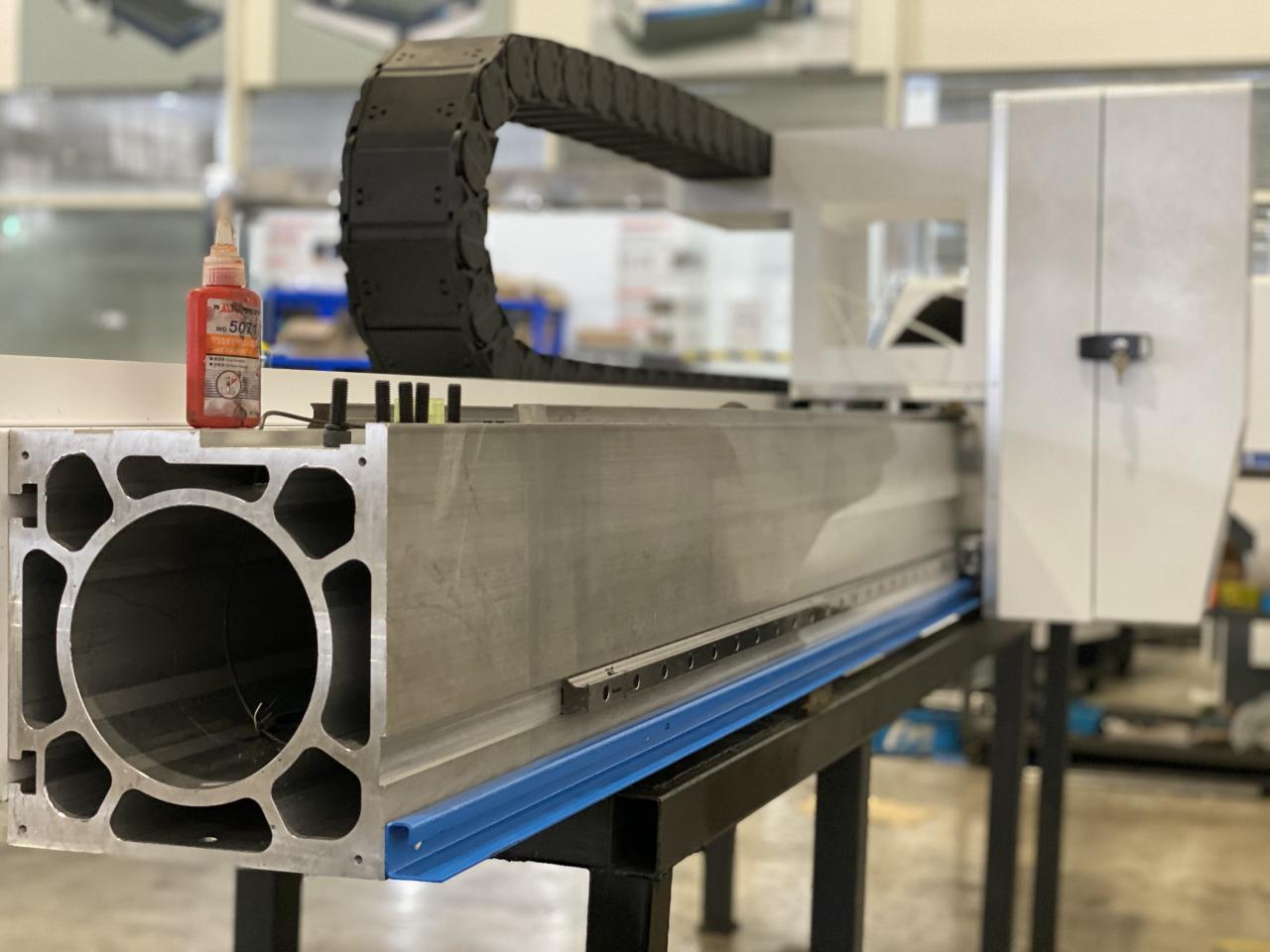

ЛАЗЕР туяаны хэсэг
Цацрагийн их бие нь хөнгөн цагаан цутгах аргыг ерөнхийд нь хэрэглэж, зөөлрүүлэх нь дотоод стресс, процессыг арилгадаг, процесс нь цутгах → аннеацийн стресс → барзгар боловсруулалт → чичиргээний хөгшрөлт → хагас боловсруулалт → чичиргээний хөгшрөлт → өнгөлгөөний боловсруулалт, машиныг зөөлрүүлсний дараа боловсруулдаг, бат бөх, хатуулаг. мөн цацрагийн тогтвортой байдлыг баталгаажуулж, цацрагийн нарийвчлалыг удаан хугацаанд хадгалах боломжтой. Өндөр хүчин чадалтай лазер хэрчих машиныг өндөр хурдтайгаар огтлоход үр дүнтэй баталгаа өгдөг.

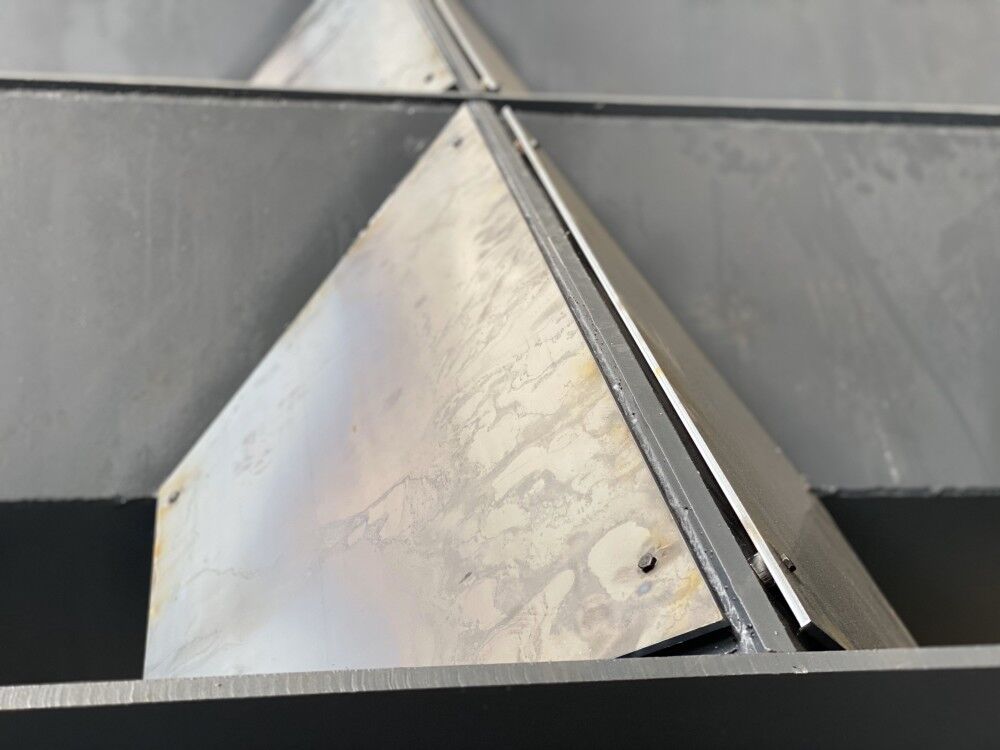

ГРАФИТЫН ТҮЛЭХИЙН ЭСРЭГ ТЕХНОЛОГИ
Машины бүхэл бүтэн хэсэгт лазер буудах боломжтой хэсгийг 20 мм-ийн зузаантай бал чулуугаар хучиж хамгаалсан. Машины ор, ажлын ширээ нь хэлбэрээ алдаж, шатахгүй байхын тулд.
Драйвын систем
Уг цацраг нь хос REXROTH шугаман чиглүүлэгч төмөр зам дээр суурилагдсан бөгөөд Германы дэвшилтэт ALPHA инженерчлэл, нарийн үйлдвэрлэл нь өнөө үед байгаа хамгийн өндөр чанартай шугаман системийг бий болгосон.
BECKHOFF Servo Drive: ТООС УТАХ СИСТЕМ
Энэхүү систем нь VDI-ийн 3677 дугаар зүйлийн дагуу үйлдвэрийн гоожсон хуурай тоосыг шүүхэд ашигладаг. Шүүлтүүрийн элементүүд нь нягт сүвэрхэг шүүлтүүрийг ашигладаг. Олон оронд зэвэрдэггүй ган (CrNi) зүсэх явцад шүүсэн агаарыг эргэлтэнд оруулахыг хориглодог. Тиймээс хэрэглэгч гадна талд нь агаарын суваг суурилуулахыг зөвлөж байна.
CNC ХЯНАЛТЫН СИСТЕМ
FSCUT2000 лазер хайчлах хяналтын систем нь хэмнэлттэй лазер хайчлах хяналтын систем юм. Металл болон металл бус лазер хайчлах салбарт өргөн хэрэглэгддэг. Шилэн лазер хайчлах чиглэлээр гайхалтай гүйцэтгэлтэй учраас өндөр түвшний хэрэглэгчдийн өргөн хүрээтэй.
ЛАЗЕР ЗУРАХ ТОЛГОЙ: ЗАСАХ ТОЛГОЙ PRECITEC PROCUTTER 2.0
ProCutter 2.0-ийн шинэ үеийнхэн нь гүйцэтгэлийг сайжруулж, автоматжуулалтын шинэ боломжуудаараа гайхшруулж байна. Илүү хурдан, хялбар, илүү үр дүнтэй, илүү бат бөх - олон тооны хөгжүүлэлтийн улмаас лазер зүсэлт шинэ үеийнхэнд ингэж хөгжиж байна.
ПРОФИЛ, ХООЛОЙ ТААСАХ СИСТЕМ(заавал биш)
Smartline цуврал нь хосгүй олон талт байдлыг санал болгодог. Нэмэлт хоолой ба хоолойг огтлох систем нь хоолой/хоолойг нарийн зүсэх чадвартай бөгөөд янз бүрийн материал, хэмжээ, зузаанаар нарийн ширхэгтэй эд анги хэрэгтэй хүн бүрт зайлшгүй шаардлагатай болгодог.
ЛАЗЕРИЙН ЭХ ҮҮСВЭРГерман IPG шилэн лазер резонатор
IPG 12000 Вт Итербиумын лазер резонатор
IPG 4000 Вт Итербиумын лазер резонатор
IPG 6000 Вт Итербиумын лазер резонатор
| МАШИНЫ ХЭМЖЭЭ БА ЖИН | |||||
| МАШИНЫ ЗАГВАР | 3015 | 4020 | 6020 | 6025 | 8025 |
| Урт(мм) | 10000 | 11200 | 14000 | 14000 | 10800 |
| Өргөн (мм) | 3080 | 4100 | 4100 | 4750 | 4750 |
| Өндөр (мм) | 2250 | 2250 | Z тэнхлэг(мм) | 100 | 100 |
| Жин (кг) | 12000 | 15000 | Хамгийн их хуудасны жин (кг) | 1100 | 1800 |

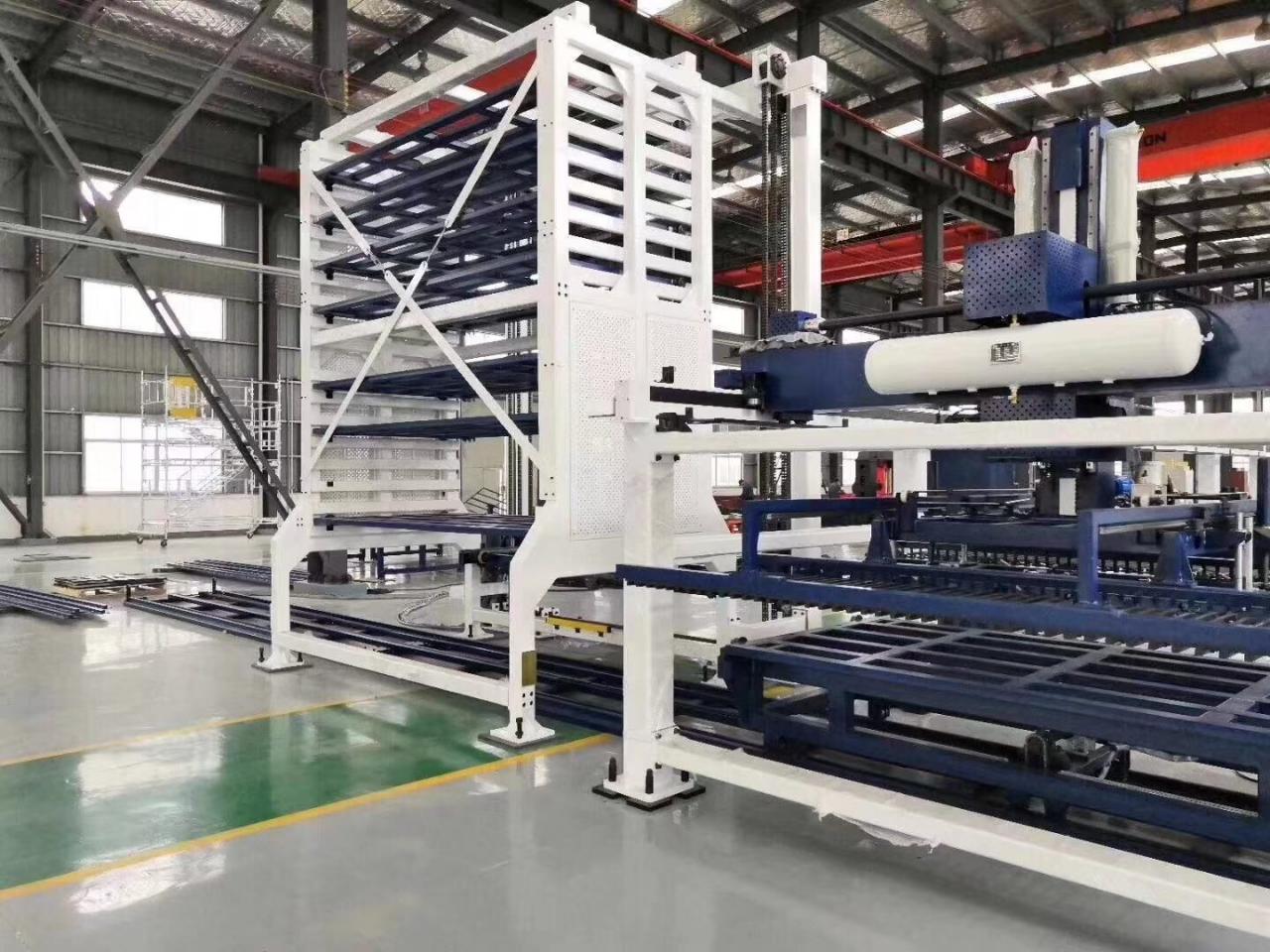

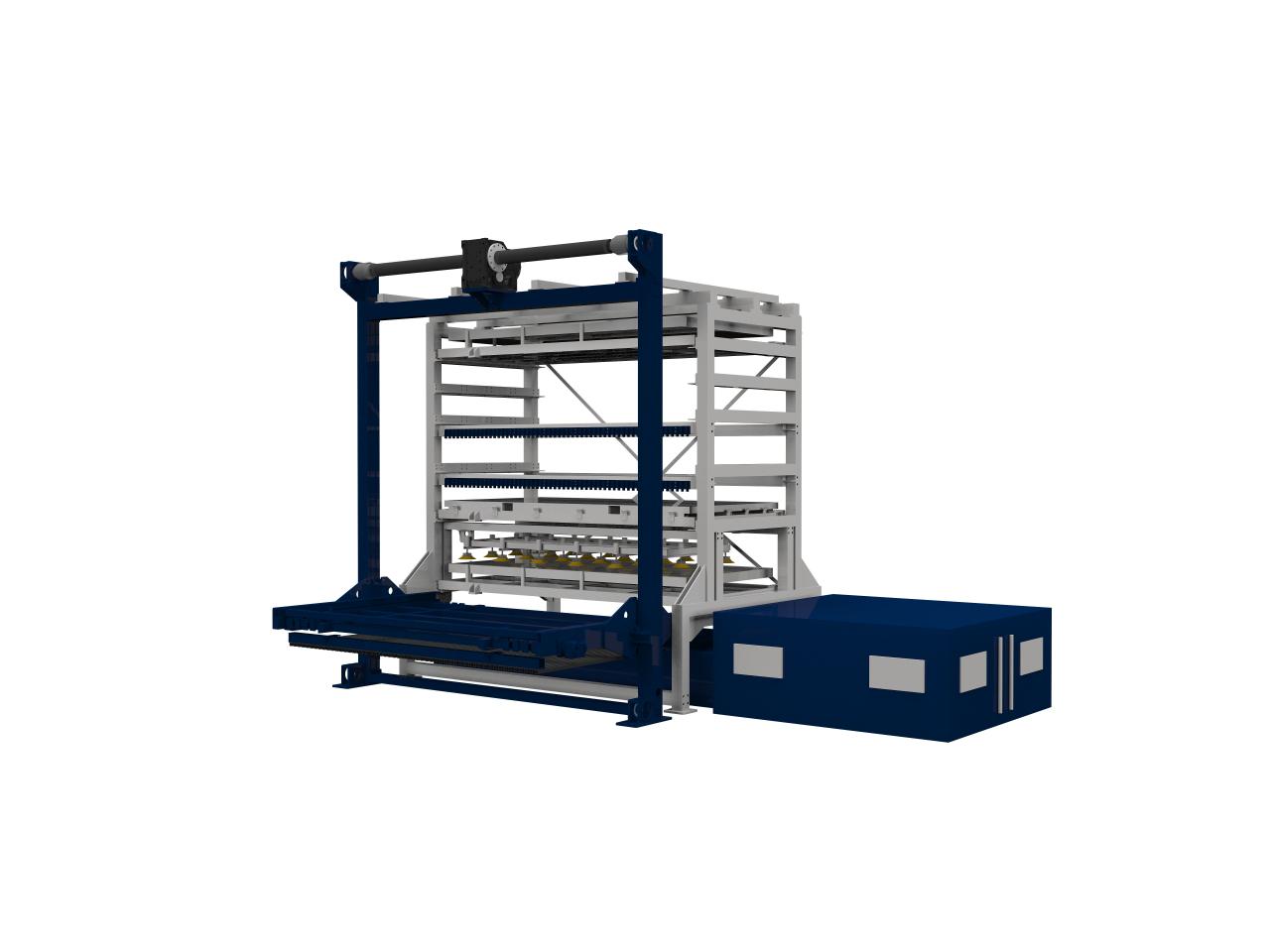

АЧИГЧ, БУЛГАГЧ BRG СИСТЕМ 2.0-Д ЗОРИУЛСАН
Ачигч, буулгагч BRG System 2.0 нь материалын урсгалыг оновчтой болгож, ажлын аюулгүй байдал болон процессын аюулгүй байдлыг сайжруулдаг автомат шийдэл юм. Оруулсан шийдлүүд нь энгийн ажиллагаанаас эхлээд бүрэн автомат ажиллагаатай.
Бид одоогоор бүтээгдэхүүнийхээ сав баглаа боодлыг хог хаягдлыг бууруулах, нөөцийг хэмнэх талаас нь судалж байна. Мөн бид бүтээгдэхүүн боловсруулах дизайны үе шатнаас тээвэрлэлтийн үр ашгийг дээшлүүлэхээр ажиллаж байна.
1. Манай модон хайрцаг нь утах эмчилгээний дараа юм. Модны үзлэг хийх шаардлагагүй, тээвэрлэх цагийг хэмнэдэг.
2. Машины бүх сэлбэг хэрэгслийг ихэвчлэн сувдан хөвөн ашиглан зөөлөн материалаар бүрсэн.
3. Хамгийн гол нь суурин хэв бүхий модон хайрцаг юм.
4. Модон хайрцагны доод хэсэг нь өгөх, тээвэрлэхэд тохиромжтой, хатуу төмөр үүртэй.
Манай үйлчилгээ
Интерферометр ашиглах нь нарийвчлалыг баталгаажуулахын тулд зүсэх явцад машинуудын X ба Y тэнхлэгийн хөдөлгөөнийг бүртгэдэг. Тээвэрлэлтийн өмнө машиныг нарийн тааруулахын тулд тохируулга хийдэг. Гантиг туршилтыг X ба Y тэнхлэгийг хэмжихийн тулд хийж, шаардлагатай бүх тохируулгыг тооцоолж, машины уртын дагуу төгс түвшин, тэгш байдлыг хангана. Коллиматорыг чиглүүлэгч төмөр замын бүх уртын дагуу ажиллуулж, шулуун эсэхийг шалгана. Шугаман нарийвчлалын шугаман нарийвчлалыг хангахын тулд шаардлагатай тохируулга хийдэг.
Дэлгэрэнгүй мэдээлэл
- Хэрэглээ: ЛАЗЕР ЗУРАХ
- Хэрэглэх материал: БСХС, Металл, Кристал
- Нөхцөл байдал: Шинэ
- Лазерын төрөл: Шилэн лазер
- Зүсэх талбай: 1500*3000мм
- Зүсэх хурд: 100м/мин
- Дэмжигдсэн график формат: AI, DXF, Dst, Dwg, LAS, DXP
- Зүсэлтийн зузаан: 100 мм
- CNC эсвэл үгүй: Тийм ээ
- Хөргөх горим: УС ХӨРГҮҮЛЭХ
- Хяналтын програм хангамж: Cypcut хяналтын систем
- Гарал үүслийн газар: Аньхуй, Хятад
- Лазерын эх үүсвэрийн брэнд: IPG
- Лазер толгойн брэнд: Raytools
- Серво мотор Брэнд: Yaskawa
- Хөтөч брэнд: HIWIN
- Хяналтын системийн брэнд: Cypcut
- Жин (КГ): 15000 кг
- Борлуулалтын гол цэгүүд: Өндөр нарийвчлалтай
- Оптик линзний брэнд: Might
- Баталгаат хугацаа: 3 жил
- Холбогдох үйлдвэрүүд: Зочид буудал, Барилгын материалын дэлгүүр, Үйлдвэрийн үйлдвэр, Машин засварын газар, Барилгын ажил
- Машин механизмын туршилтын тайлан: Өгөгдсөн
- Видео гарах-шалгалт: Оруулсан
- Үндсэн эд ангиудын баталгаа: 2 жил
- Үндсэн бүрэлдэхүүн хэсгүүд: Даралтат сав, Мотор
- Ашиглалтын горим: импульс
- Тохиргоо: консолын төрөл
- Гаргасан бүтээгдэхүүн: Металл ба хоолой
- Онцлог: Програмчлах боломжтой
- Борлуулалтын дараах үйлчилгээ: Гадаадад машин механизмд үйлчлэх боломжтой инженерүүд
- Лазерын төрөл: АНУ-аас ирсэн IPG шилэн лазер генератор
- Лазер долгионы урт: 1070нм
- Лазерын чадлын гаралтын үнэлгээ: 6kw-20kw
- X тэнхлэгийн аялал: 1500мм
- Y тэнхлэгийн аялал: 3000мм
- Ажлын ширээ: Нээлттэй загвар, суурин ширээ
- Жолооны горим: Давхар тавиур ба бүлүүртэй жолоодлогын систем
- Хяналтын систем: Cypcut хяналтын систем
